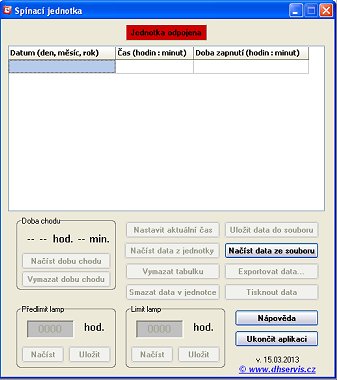

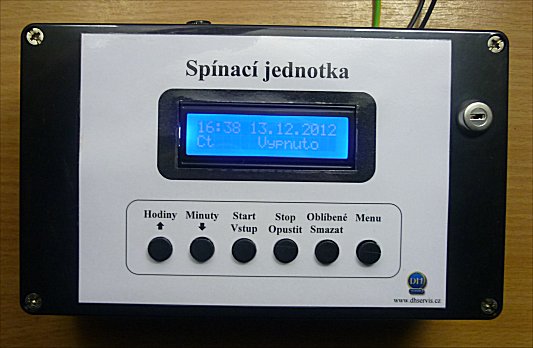

- ovládání silového výstupu dle zadaného harmonogramu časů - zadání dne v týdnu a hodiny zapnutí, délky zapnutí - nastavování parametrů v menu - možnost zadání až 36 týdenních časů - možnost zrychlené volby časů (oblíbené položky) - logování stavů (hodina, den, měsic, rok, délka svícení) do interní paměti s možností vyčtení přes USB - uchovávání všech dat v interní EEPROM paměti (doba uložení dat bez napájení cca 40 let) - interní RTC hodiny, zálohované (bezúdržbově - bez akumulátoru), doba chodu hodin minimálně týden bez napájení - sledování celkové doby funkce - upozornění na překročení doby životnosti lamp (nastavitelné) - dveřní spínač pro ochranu obsluhy před UV zářením - ochrana před neoprávněnou manipulací uzamknutím ovládání klíčkem - aplikace pro PC - vyčtení všech požadovaných dat, možnost nastavení přesného času z pc, nastavení dalších parametrů - uložení dat z aplikace do souboru, export do Excelovské tabulky, nebo CSV typu - tisk dat - ochrana pc aplikace před neoprávněným spuštěním heslem |
 |
 |
|

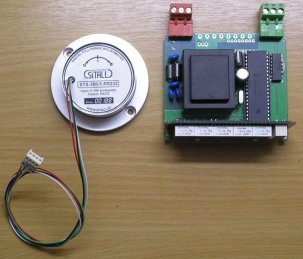

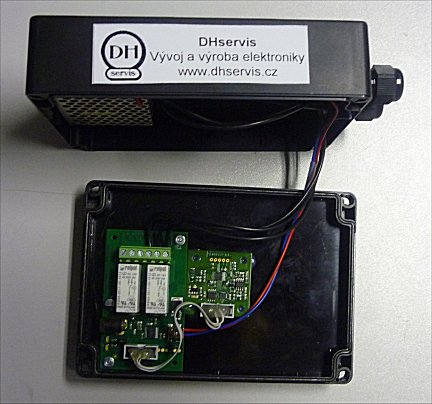

- ovládání semaforu garáže při vjezdu / výjezdu vozidla - krytí IP54, umístění na strop - možnost nastavení vzdálenosti objektu (vozidla) pro přepnutí semaforu cca 50 cm až 6 metrů (softwarově přes USB) |
 |
 |
|

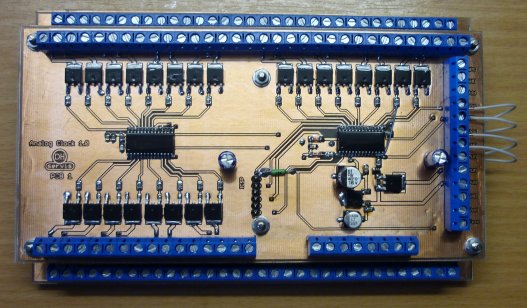

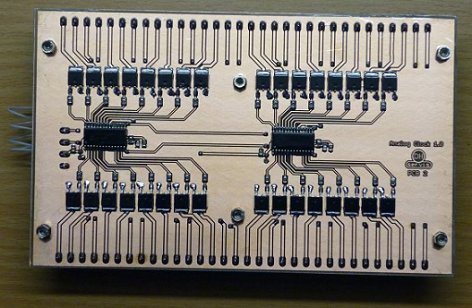

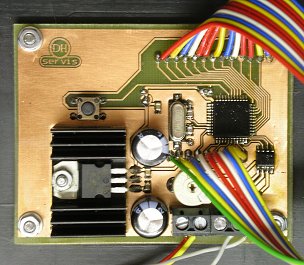

- ovládání rafiček analogových hodin vytvořených z LED pásků - 120 samostatných řízených výstupů (každá rafička dělená na 1/3 a 2/3 pro zobrazení hodin / minut) - řízeno GPS časem s možností samostatného chodu - automatický přechod zimní / letní čas - řízení jasu dle externího osvětlení pomocí PWM - testovací režim pro test jednotlivých segmentů (rafiček) |

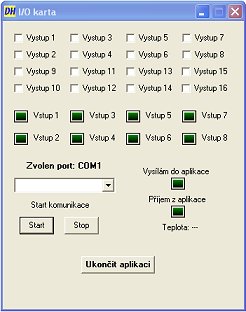

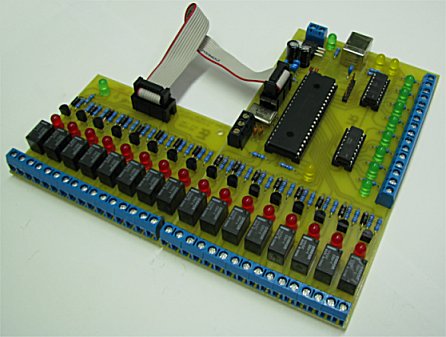

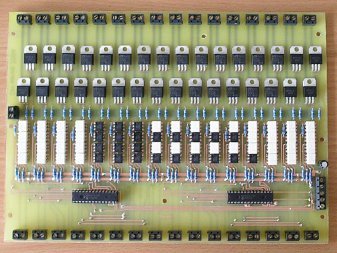

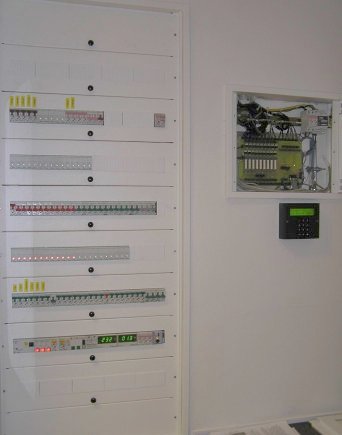

  I/O karta pro ovládání závlahy atd
|

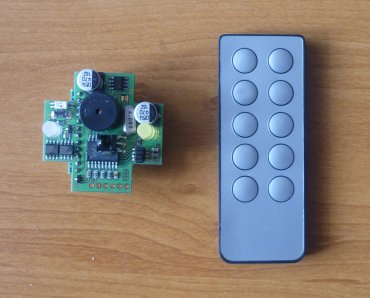

 Ovladač tabulí Vstupte / Nevstupovat
|

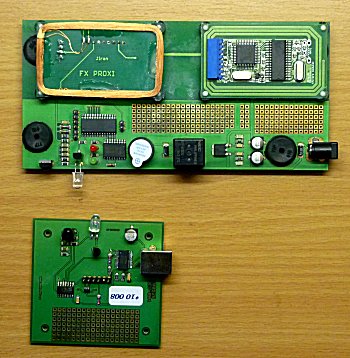

 Autonomní zámek
|

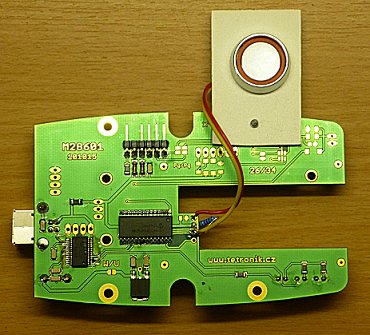

 - čtení prvků I-Button - odesílání kódů přes USB rozhraní - spolupráce při návrhu hardware - vývoj firmware dle zadání |

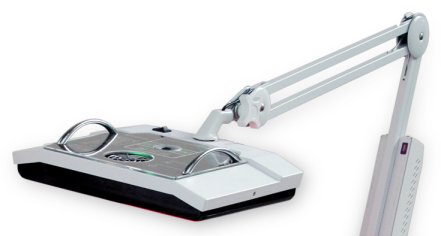

  - Kosmetický přístroj LedActive LA370R-C - spolupráce při návrhu hardware - vývoj firmware dle zadání - více na stránkách LedActive.cz |
| - vývoj hardware a firmware dle dodaných požadavků - na bázi PIC16F876 - vývoj prototypu |
|
| - procesor - stávající 89S51 - ovládání DO na frekvenci 433 MHz - stávající - nový firmware - nový typ tabule vychází z konstrukce na obrázku |
 |
|
- doplněk pro zabezpečovací ústředny - procesor PIC 12F675 - vývoj prototypu modulu |

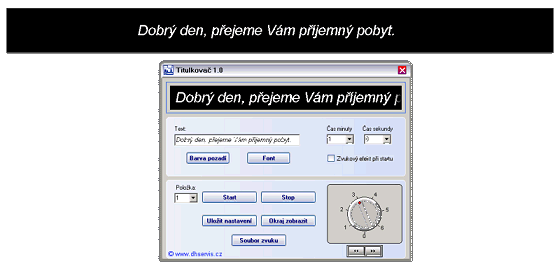

| Slouží k zobrazení libovolných titulků, které se plynule pohybují buď vpravo nebo vlevo v titulkovém pruhu. Původní určení pro čekárny lékařských ordinací ap. kdy se na
sekundárním monitoru přehrává film, upoutávka - reklama a ve spodní (horní) části jsou v titulku zobrazovány aktuální infomace z ordinace např. Oběd, Další prosím, Čekejte atd. |
|
|
- možnost nastavení fontu, barvy textu, barvy pozadí, velikosti písma atd. - možnost nastavení velikosti okna s titulky - možnost změny rychlosti a směru běhu titulků - veškeré informace i zapsané texty se ukládají do souboru - jednoduchý výběr textu pro zobrazení z tabulky - možnost výběru zvuku při změně textu (další titulek) - nastavení doby běhu titulku |
|

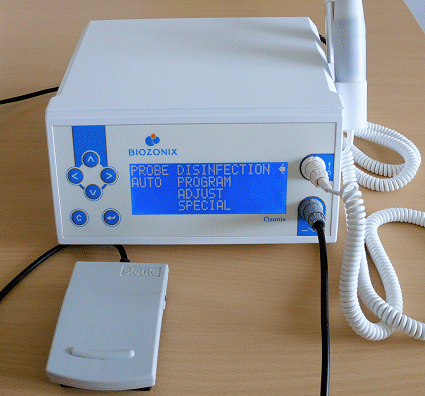

Dle požadavku firem ELFA-Srb s.r.o a Biozonix: - návrh procesorového jádra řízení konstrukce - vývoj firmware - klávesnice, znakový displej 4x20 znaků - procesor vytváří dle nastaveného programu / ručního nastavení pulsy o délce 0,1 msec. až 16 msec. frekvence 1050 Hz o proměnné délce času (možnost zadání), PWM výstup napětí odpovídající nastavené délce impulsů, externí blokovací vstup ALARM - akustická informace pípnutím - procesor PIC 18F452, taktován 10 MHz krystalem - interní PLL násobení na 40 MHz |
 |
|

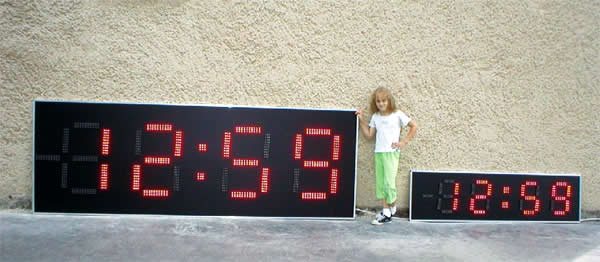

Hodiny jsou řízeny přijímačem GPS, ale jsou samozřejmě schopny i samostatného chodu. Dále měří teplotu okolí, která je zobrazována na displeji - možnost volby
zobrazování čas / teplota (změna po 3 sec.) , nebo pouze čas nebo pouze teplota. - zobrazovaný údaj teplota - celé stupně Celsia, interval měření 1 sekunda. - zobrazovaný údaj čas - hodiny, minuty. Časové pásmo UTC, UTC+1 hod, UTC+1 hod + 1hod - automatický přechod letní / zimní čas. - automatické řízení jasu displeje podle okolního osvětlení. - procesor - stávající 89S51, teplotní senzor DS1820. |
  |
|
Zařízení D-matic je určeno pro přesné uživatelské řízení frekvenčního měniče typu LENZE E82EV251 a podobných typů, jejichž otáčky jsou řízeny externím odporovým děličem (potenciometrem).
Díky jednotce D-matic je možno dosáhnout přesně nastavitelných opakovatelných hodnot, resp. nastavitelných opakovatelných otáček.
Pro komunikaci s uživatelem slouží dvouřádkový podsvětlený displej, zadávání hodnot a pohyb v menu je pomocí numerické klávesnice.
D-matic je napájen externím síťovým adaptérem, výstup elektronického potenciometru je realizován na svorkovnici. Jednotka použita pro řízení otáček při svařování kardanových hřídelí. |
  |
|

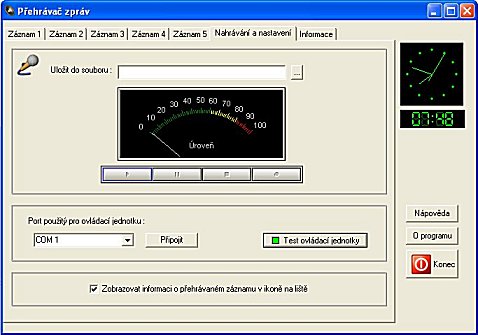

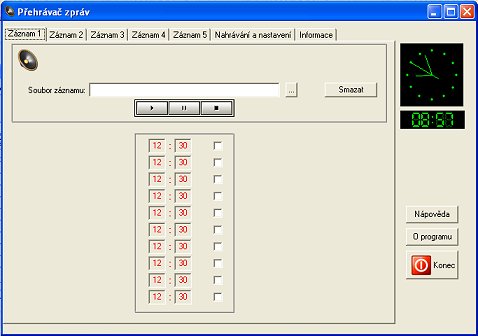

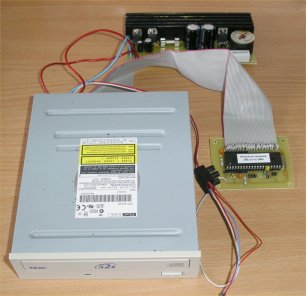

- systém umožňuje hlášení zpráv (reklama, sdělení zákazníkům ap.) v supermarketech - konfigurace - zesilovač s výstupem na 100V rozvod, rádio, přepínací jednotka mezi výstupem rádia a zvukovým výstupem PC - systém přehrává hudbu ap. z rádia a umožnuje automatické přepnutí vstupu zesilovače na výstup PC / zvukové karty v zadaném čase. Následně přehraje uživatelem zadanou zprávu a přepne systém zpět na vstup z rádia - PC aplikace ovládá externí přepínací jednotku, která navíc obsahuje galvanický optický nf oddělovač, dále aplikace umožňuje nahrávání vlastních zpráv přes PC mikrofonní vstup do souboru, umožňuje přehrávání libovolných wav souborů - přehrávání probíhá dle nastaveného času, k dispozici je možnost nastavení 5 zvukových záznamů, u každého možnost nastavení 10 časů - veškeré nastavení se ukládá při vypnutí aplikace, takže po dalším zapnutí je aplikace k dispozici ve stavu, v jakém byla před vypnutím - možnost běhu aplikace "na pozadí" - rozšiřitelnost aplikace, snadná integrace systému do stávajícího zvukového zařízení - nízké náklady u stávajících systémů (ve většině marketů již zesilovač, rádio i PC jsou) - pro informaci je k dispozici nápověda aplikace  |

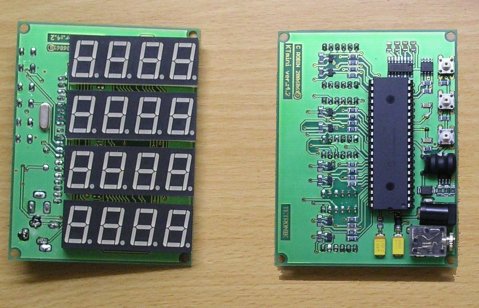

 - spolupráce při návrhu hardware - vývoj firmware, komunikace s PC - úprava ovládací aplikace pro PC kurzovní tabule pro tuto tabulku |
 |  |
 | Popis jednotky  |
 Popis zařízení
V novějších verzích navíc se signalizací vybitých baterií. |
|
- návrh procesorového jádra řízení konstrukce - hardware - vývoj firmware - ovládání, ovládání pomocí IR ovladače, signalizace, PWM generování zvukové signalizace, PWM generování výstupního průběhu - procesor PIC 16F72 |
|
- návrh procesorového jádra řízení konstrukce - hardware - vývoj firmware - klávesnice, grafický displej EW24D70 (řadič Toshiba T6963C) 240x128 bodů, vývoj vlastního firmware, zpracování zpráv pro zobrazení na displeji - procesor vytváří dle nastaveného programu / ručního nastavení pulsy o délce 0,1 msec. až 16 msec. frekvence 1050 Hz o proměnné délce času (možnost zadání), PWM výstup napětí odpovídající nastavené délce impulsů, externí blokovací vstup ALARM, výstupy PUMPE a DC ovládané zvláštními tlačítky, informace na displeji - akustická informace pípnutím - ukládání použitých hodnot do interní EEPROM - procesor PIC 18F452, taktován 10 MHz krystalem - interní PLL násobení na 40 MHz |
 |
 |
|

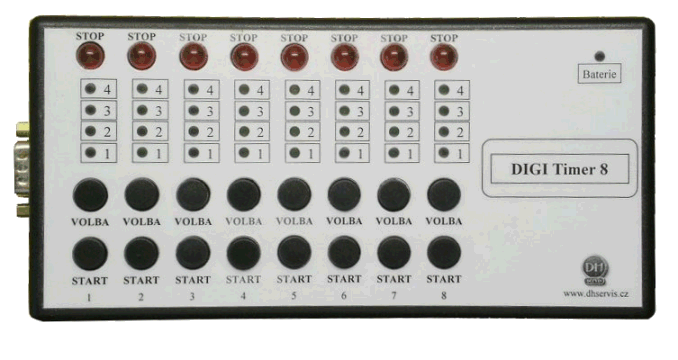

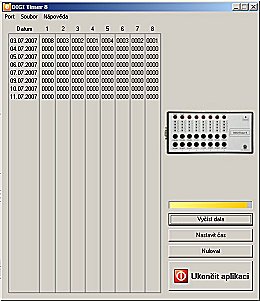

- 8 sekcí nezávislých stopek - časování po 5 minutách (1 krok) / 4 kroky na jednu sekci - signalizace dočasování rudou LED diodou a akusticky - ukládání denního počtu intervalů do energeticky nezávislé paměti EEPROM se záznamem data - vlastní interní RTC (Real Time Clock) - podpora snížené spotřeby (po 5 minutách nečinnosti) - 70 mA / 0,3 mA - signalizace nízkého napětí baterií - připojení k PC - standardní konektor CANNON 9 pin, RS232 - komunikační aplikace se zobrazením dat s možností uložení do souboru - napájení 4x1,2 V tužkový akumulátor Více informací v datasheetu konstrukce. |
 |

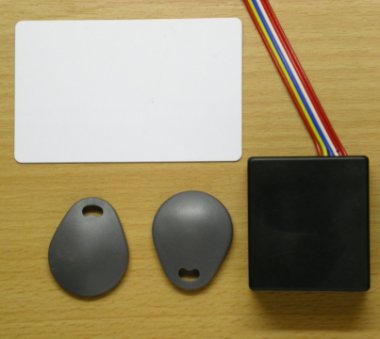

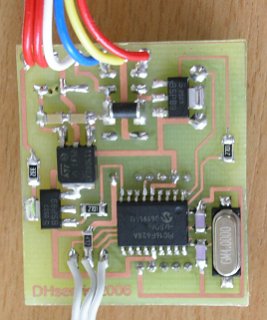

- napájení 7 až 24 V ss po pinu č. 9 v konektoru CANNON - ochrana proti přepólování - výstup dat - RS232 kompatibilní, rychlost 9600 Bd, přímá připojitelnost k PC nebo PLC - odběr cca 30 mA - vzdálenost pro čtení karty, čipu cca 12 cm - pracovní frekvence RFID 125 kHz - typ výstupu - při "čipnutí" vrací číslo karty, klíčenky, resp. RFID čipu - indikace - pípnutí + modrá supersvítivá LED - připojení - standardní konektor CANNON 9 pin - příklad výstupu:
|
 |
|

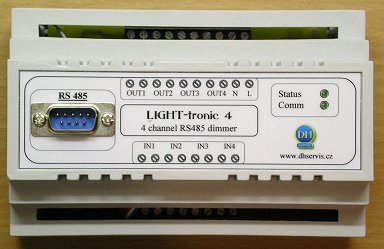

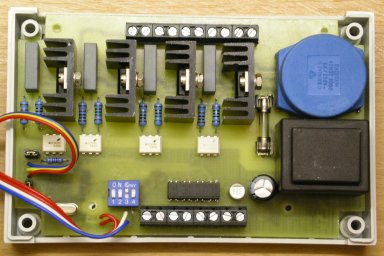

 | LIGHT-tronic 4 - kanálový stmívač s možností
ovládání tlačítky nebo po sběrnici RS485. Maximální spínaný výkon 4x300W, adresovatelnost stmívačů (možno připojit až 15 zařízení na jednu sběrnici t.j. celkem 4x15 jednotlivých stmívačů), možnost jak ovládání po sběrnici, tak "stažení" informace o stavu požadovaného stmívače. Krabička na DIN lištu, ABS UL94-V0 splňující ČSN. Vstupy tlačítek i silová část galvanicky odděleny optočleny (optotriaky).

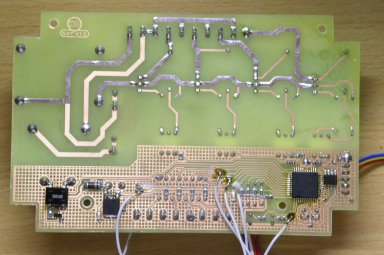

Osazení - procesor PIC16F877A-I/PT, SMD součástky velikosti 0805, jednostranný plošný spoj. Komunikační protokol RS485 - S.N.A.P. Více informací v datasheetu konstrukce. |
|
| |

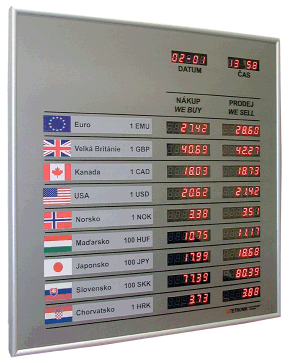

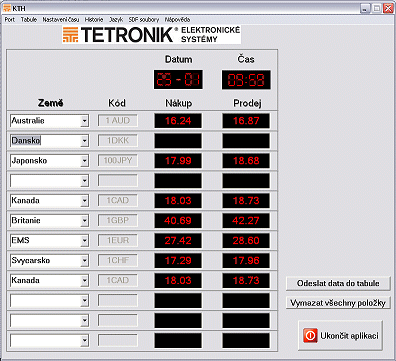

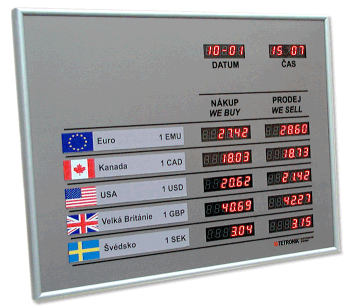

 | Aplikace pro nastavování kurzovních tabulí s 5, 9 nebo 12 řádky. Aplikace běží pod OS WIN2000, OS WIN XP, komunikace s tabulemi po sériovém portu. Aplikace umožňuje nastavení všech položek, nastavení data a času (systémový nebo uživatelský údaj), ukládání historie zapsaných hodnot, podporuje pro ČR jednoduché načtení kurzů ze souborů *.SDF distribuovaných bankami - rychlé reakce na změny kurzů. Dále aplikace podporuje své uzamčení pomocí hesla. Možnost vícejazyčných verzí jednoduchým vytvořením *.lng souboru uživatelem - není nutný zásah do aplikace. Pro více podrobností v případě zájmu kontaktujte firmu Tetronik. |
|
 |
 |  | |

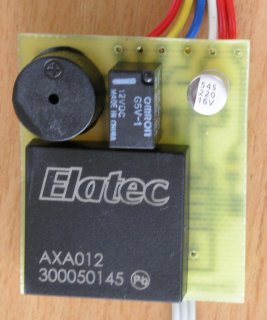

  | Napájecí napětí: 12 V stejnosměrných (rozsah 7 až 24 V) Proudový odběr: 31 mA rozepnuté relé, 42 mA sepnuté relé Počet možných zaznamenaných kódů: až 5 kódů Výstup: 1 přepínací kontakt relé (max. 1A) Programování kódů: standardní RS232 rozhraní, TTL úrovně, přístup přes dodávanou aplikaci pro PC Signalizace zachycení čipu: pípnutí vestavěným piezo elementem Optická signalizace: možnost přímého připojení LED na modul Záznam kódů: cca 1000000 přepisů, doba uložení bez napájecího napětí cca 40 let |
 |  | |

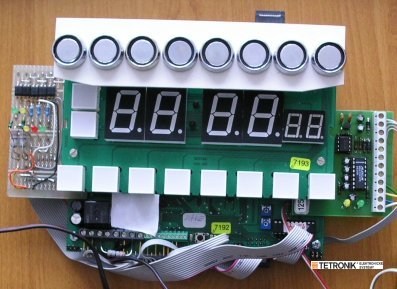

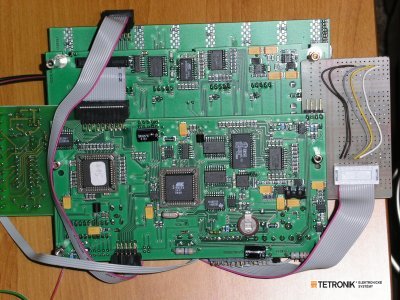

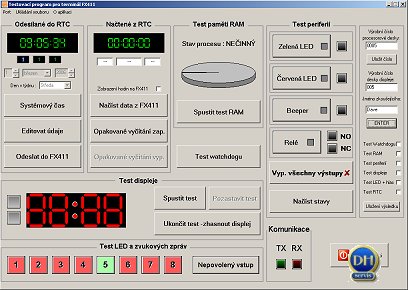

 | Vývoj firmware pro centrální 89C51 pro testování hardwaru celého kompletu FX411. Dále vývoj aplikace pro PC, která celé testování systému řídí. Testování periferií, test zápisu a čtení RTC, test watchdogu, test displeje (protokol NORITAKE), test interní RAM, test RS485 atd., zápis kompletního protokolu do textového souboru s možností doplnění, ukládání pod výrobním číslem, uložení jména obsluhy atd. |
Dobrý deň,
Moja diplomová práca je na konci a posielam Vám časť, ktorou chcem
vyjadriť poďakovanie za trpezlivosť pri ICQ /Mayky3 alebo Maykyinwork/
(niekedy pri pre Vás triviálnych otázkach) a za stránku, ktorá tvorila 98%
informačných materiálov pre môj projekt. Tak ako som predtým povedal Vaša
stránka má ctené prvé miesto v použitej literatúre v mojej diplomovej
práci. Diplomovú prácu zverejním a keď budete mať záujem tak pošlem link.
(See attached file: 2titulny_list.doc)(See attached file: 7podakovanie.doc)
(See attached file: Literatúra.doc)
Cordialement
Marián BARTÚNEK
Responsable Unite d'informatique
DIFA/DCPT/MSTG/EMI
TRNAVA, SLOVAQUIE
Soukromá stránka o modelech.
 |
 |
|
 |

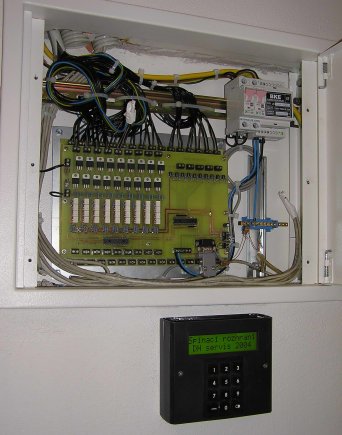

 Ovládací jednotka |
 Výkonná jednotka |

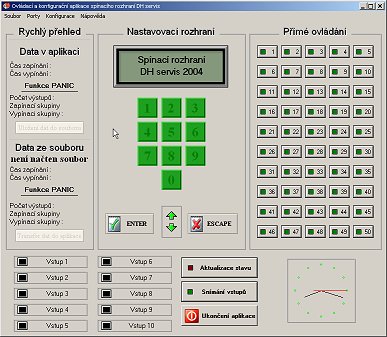

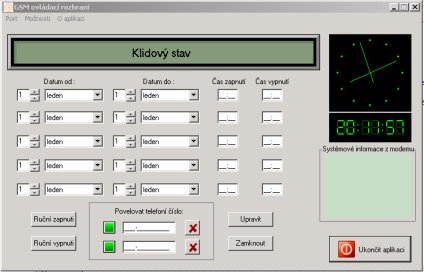

 Aplikace pro PC |

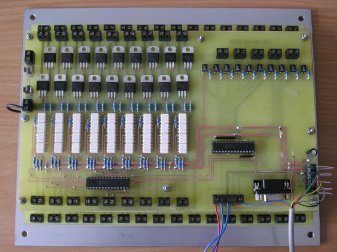

 Spodní deska výkonné jednotky |
 |  |
|
|

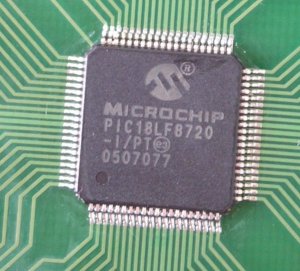

 Detail procesoru |

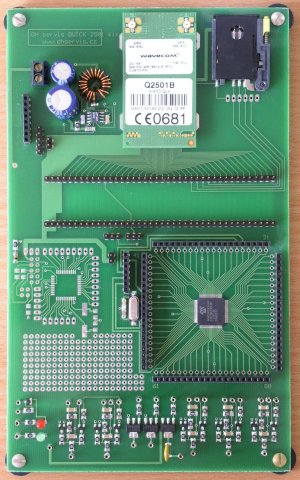

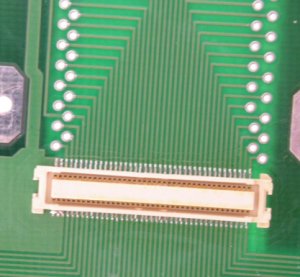

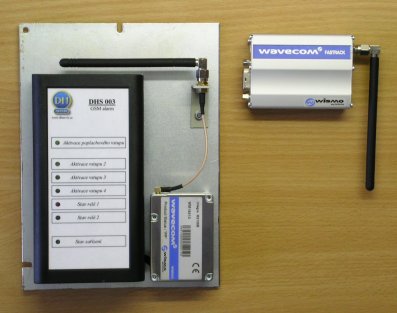

 Detail konektoru pro Wavecom Quick 2501 |
 | Řešení pro dekódování adres poskytovaných stávajícím systémem, zobrazení stavů na LED panel, dekódování stavů zařízení a vytvoření odpovídající kombinace pro ovládání zvukového modulu. Vše si lze interaktivně vyzkoušet na následujícím odkazu na firemní prezentaci firmy (nezapomeňte si zapnout reproduktory u Vašeho PC) - nový FX-411 |
 |
 |
|

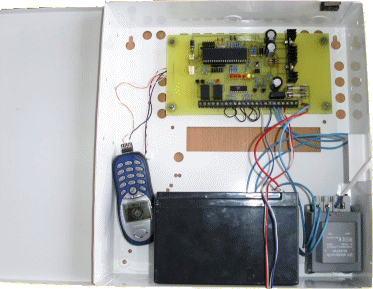

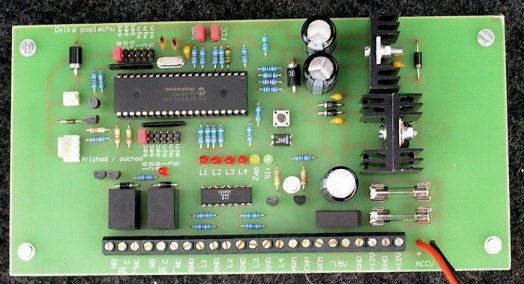

 | Poplachová ústředna, 4 smyčky (1x zpožděná, 2x okamžitá, 1x24 hodinová), 1 ovládací vstup, nastavení časů délky poplachu a příchozího / odchozího času jumpery, 1 relé aktivované při poplachu, možnost signalizace chodu příchozího času beeperem, signalizace aktuálního stavu ústředny, paměť aktivovaných smyček se signalizací LED, kontrola smyček při zapnutí hlídání, možnost zálohování externím akumulátorem, výstup zálohovaného napájení pro čidla, možnost připojení mobilního telefonu - hlášení poplachu na předem zadaná tel. čísla, odchozí SMS signalizující výpadek napájení a podpětí akumulátoru, možnost ovládání druhého relé ústředny prozvoněním (volitelně zap / vyp nebo impuls 1,5 sec.) - samozřejmostí je možnost ovládání jen z povoleného telefonního čísla, po provedení povelu potvrzení zpětným prozvoněním. |

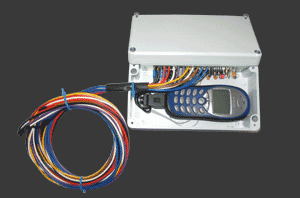

 | Vlastnosti: po aktivaci volá na tři nastavená telefonní čísla a toto volání celkem třikrát opakuje, odeslání poplachové SMS zprávy s libovolnou informací na nastavená čísla, zapínání a vypínání stavu střežení z Vašeho mobilního telefonu (celkem třemi nastavenými telefonními čísly) se zpětnou kontrolou stavu zapnuto, „tajným vypínačem“, signálem z Vašeho centrálního zamykání nebo z dálkového ovladače, možnost dálkového zapínání a vypínání libovolného spotřebiče – nezávislé vytápění, blokování motoru automobilu aj., dálkový odposlech sledovaného prostoru, aktivace otevřením dveří, kapoty motoru a víka kufru, univerzální vstup pro připojení libovolného doplňkového detektoru, výstup pro záložní akumulátor 12V / 1,3 Ah, napájení mobilního telefonu, automatické volání udržující kredit SIM karty, nezávislé hlídání činnosti mikroprocesoru. |
|  Práce Censpol-u model pro Zentivu. |
|  |
|  |
|
